项目位于江苏省南京市秦淮区南航御道街后标营。研究所内本次待检测为两栋建筑，一栋为实验楼，一栋为宿舍楼。
现在宿舍楼、实验楼对梁和板进行了碳纤维加固，为了解碳纤维的粘结强度，委托我司对该实验楼建筑及宿舍楼进行碳纤维粘结强度检测。
鉴定检测依据：
（1）《碳纤维片材加固混凝土结构技术规程》CECS 146：2003(2007年版)
（2）《结构加固修复用碳纤维片材》JG/T 167-2016
（3）《混凝土结构加固设计规范》GB 50367-2013
检测方法：
1粘结强度检测仪
对粘结强度检测仪的要求,应符合现行行业标准《数显式粘结强度检测仪》G 3056的规定。粘结强度检测仪应每年检定一次。若发现异常,应随时维修,并重新检定。
2取样规则
现场检验应在已完成碳纤维片材粘贴并固化7d的结构表面上进行。其取样应符合下列规定:
1)梁、柱类构件以同规格、同型号的构件为一检验批。每批构件随机抽取的受检构件应按该批构件总数的10%确定,但不得少于3根;以每根受检构件为一检验组;每组3个检验点。
2)板、墙类构件应以同种类、同规格的构件为一检验批,每批按实际粘贴的表面积(不论粘贴的层数)均匀划分为若干区,每区100m(不足100m2,按100m2计),且每一楼层不得少于1区;以每区为一检验组,每组3个检验点。
3)现场检验的布点应在胶粘剂固化已达到可以进入下一工序之日进行。当因故需推迟布点日期时,不得超过3d。
4)布点时,应由独立检验单位的技术人员在每一检验点处粘贴钢标准块以构成检验用的试件。钢标准块的间距不应小于500mm,且有一块应粘贴在加固构件的端部。
3现场试样制备
1)表面处理:被测部位的加固表面应清除污溃并保持干燥。
2)切割预切缝:从加固表面向混凝土基体内部切割预切缝，切人混凝土深度10～15mm,宽度约2mm。预切缝形状为直径50mm的圆形或边长40mm×40mm的正方形。
3)粘贴钢标准块:采用高强、快固化的胶粘剂(取样胶粘剂)粘贴钢标准块。取样粘结剂的正拉粘结强度应大于粘贴碳纤维片材的结构胶粘剂正拉粘结强度。钢标准块粘贴后应立即固定。
4实验步骤

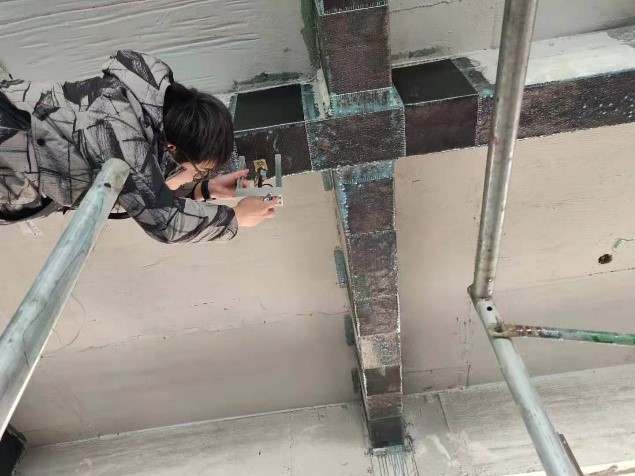

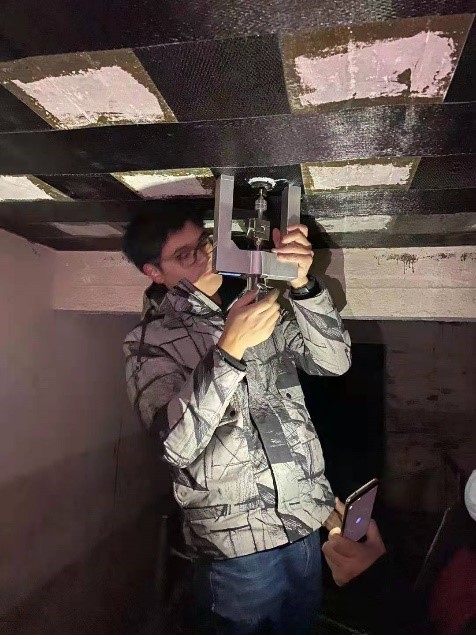

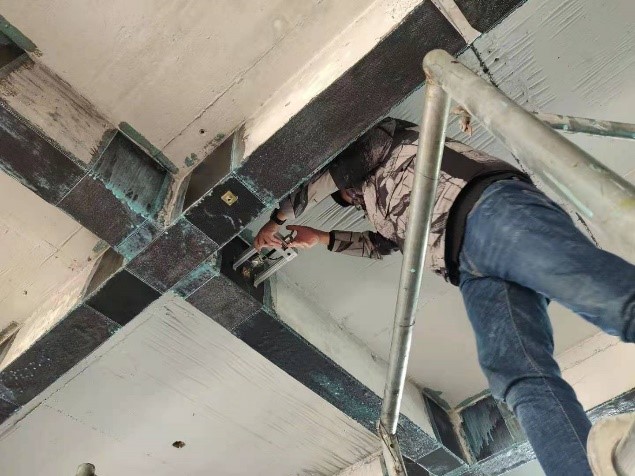

1） 按照粘结强度检测仪生产厂提供的使用说明书,连接钢标准块。
2） 以1500～2000N/min匀速加载,记录破坏时的荷载值,并观察破坏形态。
检测依据：
1强度计算
2试样破坏形式及其正常性判别:
（1）试样破坏形式应按下列规定划分:
1)内聚破坏：应分为基材混凝土内聚破坏和受检胶粘剂的内聚破坏;后者可见于使用低性能、低质量胶粘剂的工程。
2)粘附破坏:应分为胶层与基材之间的粘附破坏及胶层与纤维复合材或钢标准块之间的粘附破坏。
3)混合破坏:粘合面出现两种或两种以上的破坏形式。
（2）破坏形式正常性判别,应符合下列规定:
1）当破坏形式为基材混凝土内聚破坏,或虽出现两种或两种以上的破坏形式,但基材混凝土内聚破坏形式的破坏面积占粘合面面积85%以上,均可判为正常破坏。
2）当破坏形式为粘附破坏、胶层内聚破坏或基材混凝土内聚破坏面积少于85%的混合破坏,均应判为不正常破坏。
注：<1>钢标准块与检验用高强、快固化胶粘剂(取样胶粘剂)之间的粘附破坏，属检验技术问题,应重新粘贴，不参与破坏形式正常性评定。
<2>胶粘剂破坏形式的定义按现行国家标准《胶粘剂术语》GB/T2943执行。
3实验结果的表示：
每组取3个被测试样,以算术平均值作为该组正拉粘结强度的试验结果。
试验结果应包括破坏形式、3个试样的正拉粘结强度值和该组正拉粘结强度的试验平均值。
4碳纤维片材粘贴施工质量的合格评定:
（1）组检验结果的合格评定,应符合下列规定:
1)当组内每一试样的正拉粘结强度均达到max {1.5,ftk}的要求，且其破坏形式正常时，应评定该组为检验合格组；
2)当一组内仅一个试样达不到上述要求时,允许以加倍试样重新做一组检验，如检验结果全数达到要求,仍可评定该组为检验合格组；
3)在重做试验中，仍有-一个试样达不到要求,则应评定该组为检验不合格组。
（2）检验批的粘贴施工质量的合格评定,应符合下列规定:
1)当批内各组均为检验合格组时,应评定该检验批碳纤维片材与基材混凝土粘贴的施工质量合格；
2)当有一组或组以上为检验不合格组时，应评定该检验批构件加固材料与基材混凝土的粘贴施工质量不合格；
3)当检验批由不少于20组试样组成，且检验结果仅有一组因个别试样粘结强度低而被评为检验不合格组时,仍可评定该检验批构件的粘贴施工质量合格。
注:ftk为原构件混凝土实测的抗拉强度标准值。
