一、工程概况

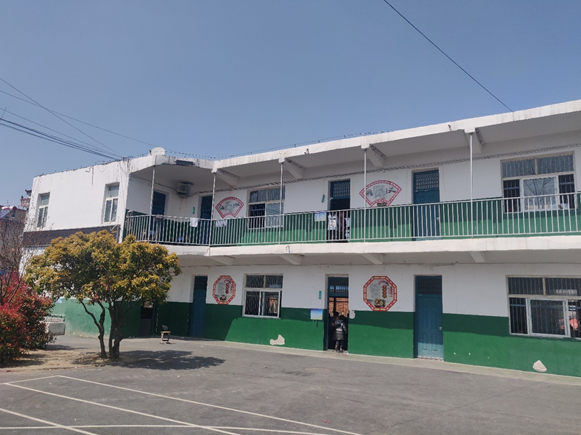

该项目位于安徽省蚌埠市，为小学教学楼结构安全性检测鉴定工程。建筑面积约为887.32㎡。主体结构为两层砌体结构。屋面为不上人屋面，荷载直接由屋面板传递至承重墙。砌体结构采用的是普通烧结砖、水泥混合砂浆砌体承重。建筑高度约为7.1米。该建筑长约50.8米，宽约10.1米。
二、鉴定检测目的
为了解该小学教学楼结构安全性，判断该小学教学楼结构性能是否满足承载力设计要求。对该小学教学楼进行了结构安全性检测鉴定。
四、鉴定检测仪器
|
仪器名称 |
规格型号 |
编号 |
检定日期 |
有效期 |
|
激光测距仪 |
LM50 |
ND-JG-56 |
2020.09.09 |
一年 |
|
一体式数显回弹仪 |
HT-225TI |
ND-JG-14 |
2020.12.04 |
半年 |
|
全站仪 |
TS09PLUS1″R500 |
ND-JG-18 |
2020.12.24 |
一年 |
|
一体式钢筋扫描仪 |
HC-GY61T |
ND-JG-17 |
2020.11.02 |
一年 |
|
数显卡尺 |
0-300mm |
ND-JG-73 |
2020.12.01 |
一年 |
|
钢卷尺 |
5m |
ND-JG-71 |
2020.12.06 |
一年 |
|
碳化深度测量仪 |
HC-TH01 |
ND-JG-80 |
2020.11.15 |
一年 |
|
工程检测器 |
JZC-2 型 |
ND-JG-16 |
2020.12.04 |
一年 |
|
测砖回弹仪 |
ZC4 |
ND-JG-06 |
2020.12.17 |
半年 |
|
贯入式砂浆强度检测仪 |
SJY-800B |
ND-JG-33 |
2020.09.30 |
一年 |
|
相机 |
SONY |
— |
— |
— |
五、鉴定检测方法
5.1 地基基础检查
5.2 结构实体外观质量检查
5.3 结构实体混凝土强度检测
5.4 结构实体混凝土碳化深度检测
5.5 混凝土钢筋保护层厚度检测
5.6砌体强度采用回弹法检测
六、检查检测结果
6.1 地基基础检查
6.2 上部结构检查
6.3 结构损伤性检查
6.4 墙倾斜测量
6.5 贯入法检测砌筑砂浆抗压强度
6.6 砖抗压强度强度检测
七、承载能力计算

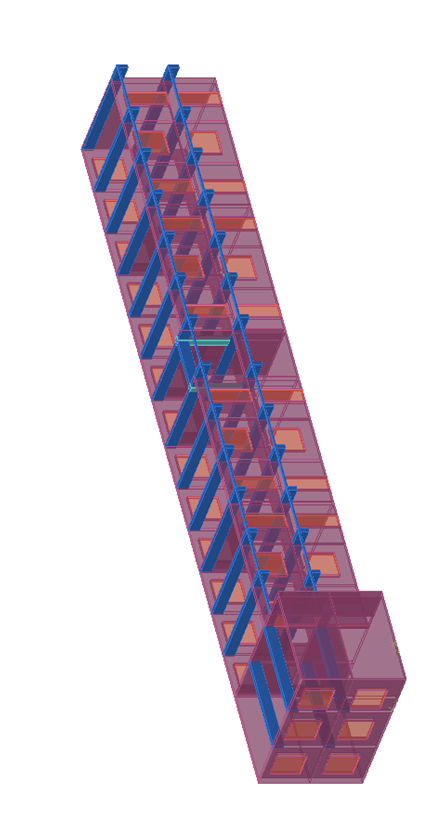

依据国家现行设计标准、规范、规程、规定和国家行业标准及安徽省有关现行设计标准、规范、规程、规定和标准图集的规定，按照结构实际受力和构造状况建立计算模型，对该小学教学楼按承载能力极限状态进行分析、校核。模型计算、分析采用中国建筑科学研究院开发的PKPM5.0系列软件。
结构上的作用标准值按实际调查结果及规范要求布置，作用效应的分项系数和组合系数按《建筑结构荷载规范》GB50009-2012的规定确定，模型中未考虑结构构件受到的温度、地基变形等作用产生的附加效应或内力。
根据现场调查、检测结果，材料强度及相关参数取值如下：
（1）混凝土强度：该小学教学楼砌体砂浆强度为5.0MPa，砌体块体强度为10.0MPa。
（2）不上人平屋面活荷载标准值：0.5kN/m2。
（3）基本雪压：0.45kN/m2，基本风压：0.35kN/m2，地面粗糙度类别：C类。

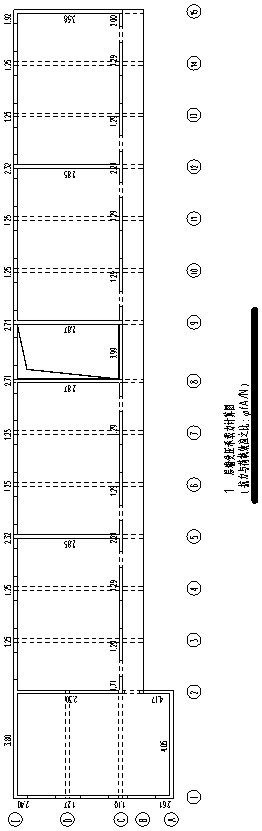

（4）结构类型：砌体结构结构，各单体计算、分析结果如下：
八、鉴定评级
8.1 孝仪小学教学楼鉴定评级
8.2 子单元安全评级
8.3 鉴定单元安全性评级
九、检测鉴定结论
